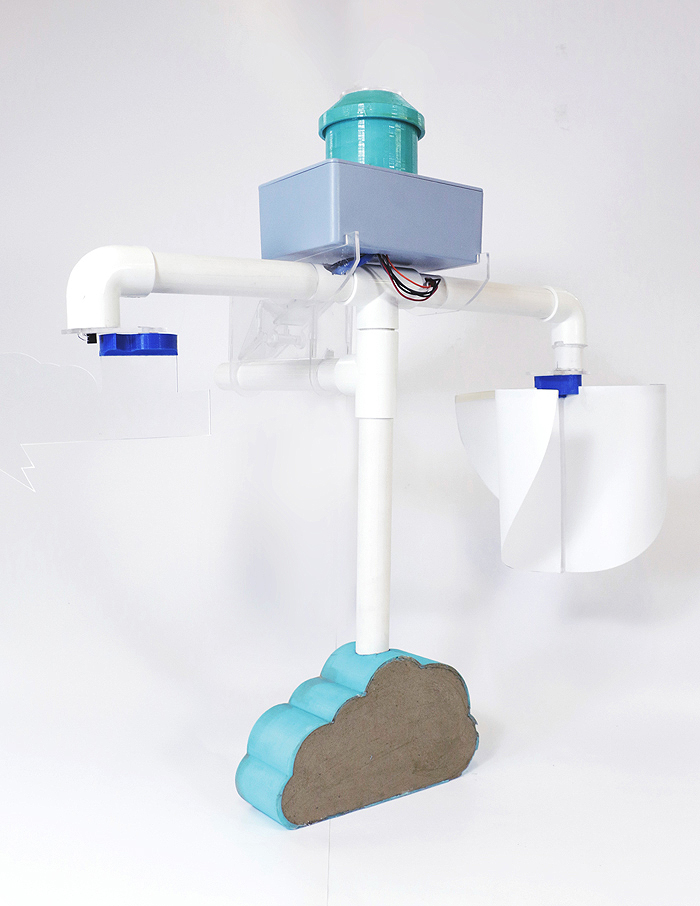

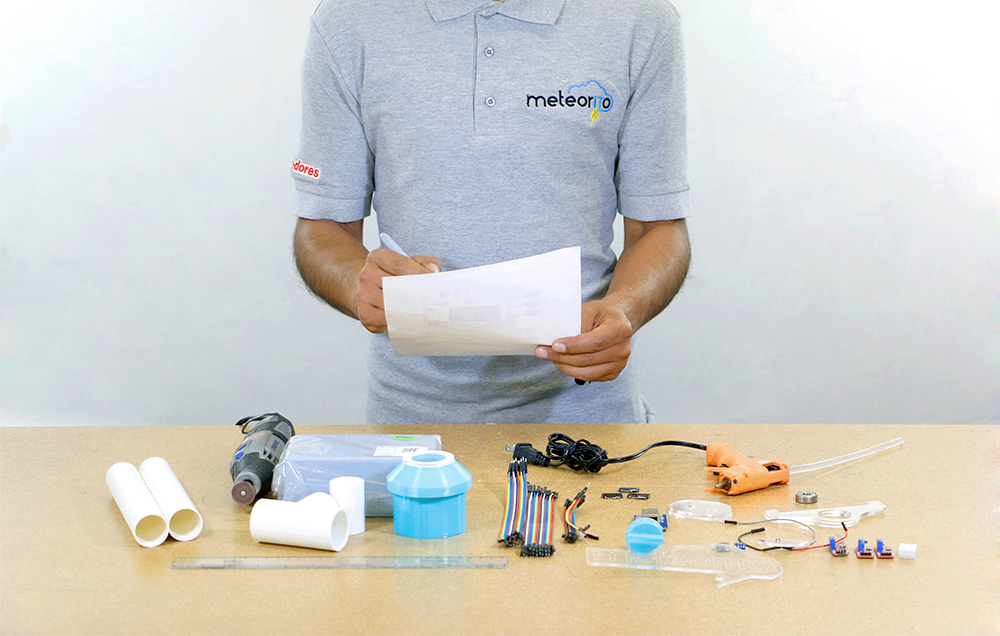

1. Verifica que tus materiales, sensores y herramientas estén completos y con las especificaciones correspondientes.

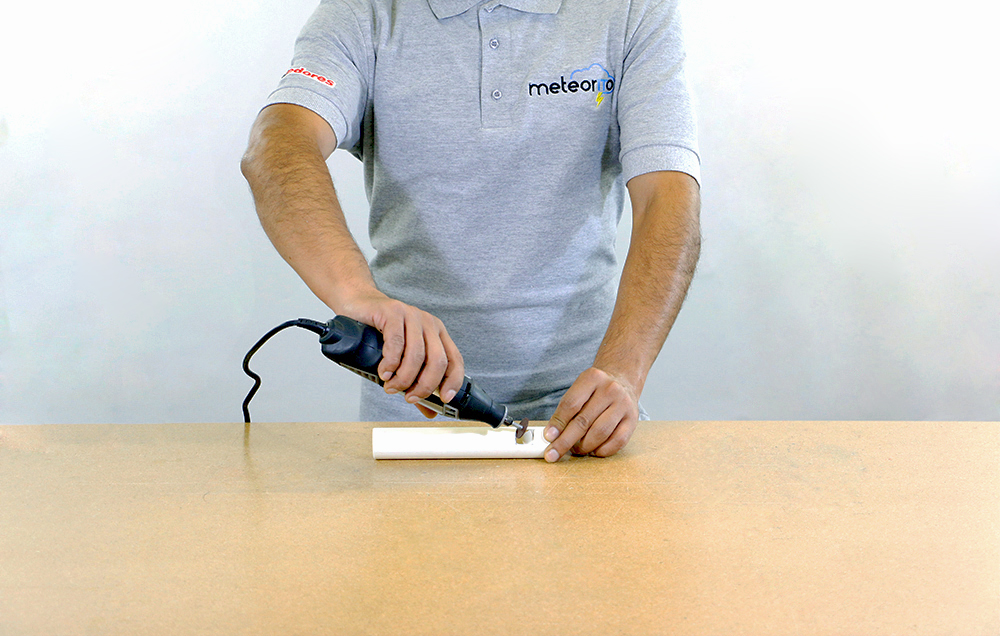

2. Realiza una marca a 2 cm de un extremo del tubo de PVC de 1’’ de 20 cm y traza un cuadrado de 1.5 cm por lado. En el cuadro que acabas de trazar realiza un agujero en la marca apoyate de la herramienta rotativa Dremel.

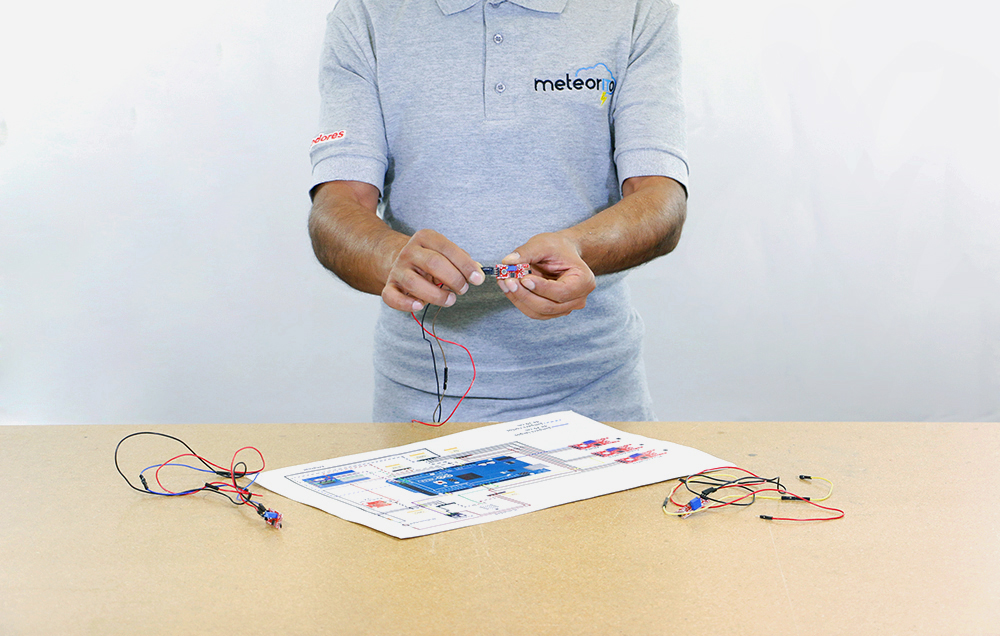

3. Conecta los jumpers de 50 cm a los sensores de efecto hall, según los colores del diagrama, estos sensores son para al anemómetro, pluviómetro y la veleta.

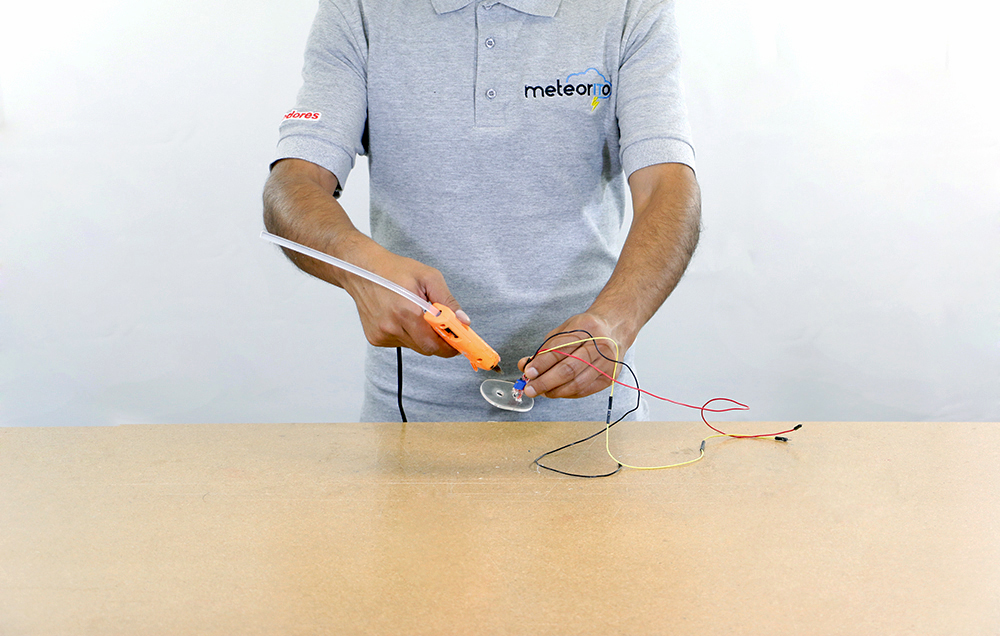

4. Pega con silicón el sensor de Efecto Hall correspondiente a la base de acrílico del anemómetro, esta base cuenta con un muesca (hueco) para que el sensor entre, el sensor no debe de sobresalir del acrílico. El trimpot (componente azul) debe estar en dirección al hueco circular.

5. Pega con silicón un codo de PVC sobre la base de acrílico del anemómetro a fin de cubrir el sensor, los cables deben pasar por el interior del tubo, si tienes alguna dificultad para conectar el sensor consulta la sesión de viento.

6. Adhiere con pegamento de secado rápido el eje del anemómetro a la base de acrílico del anemómetro procura dejar 2 mm entre la base de acrílico y el anemómetro.

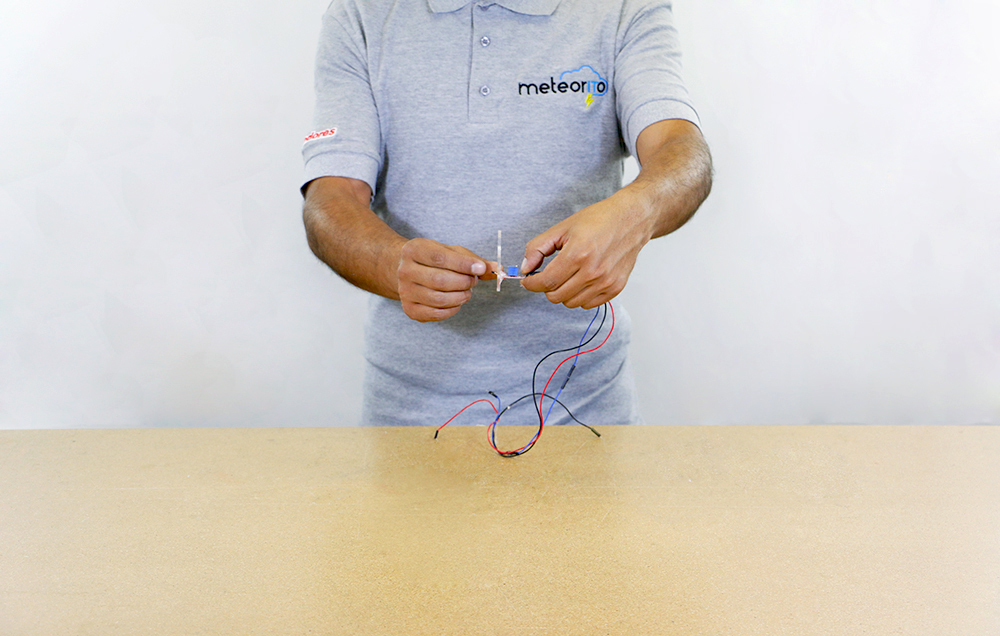

7. Pega con silicón ,a la base de acrílico de la veleta, el sensor de efecto hall correspondiente, el sensor debe de sobresalir 6 mm de acrílico.

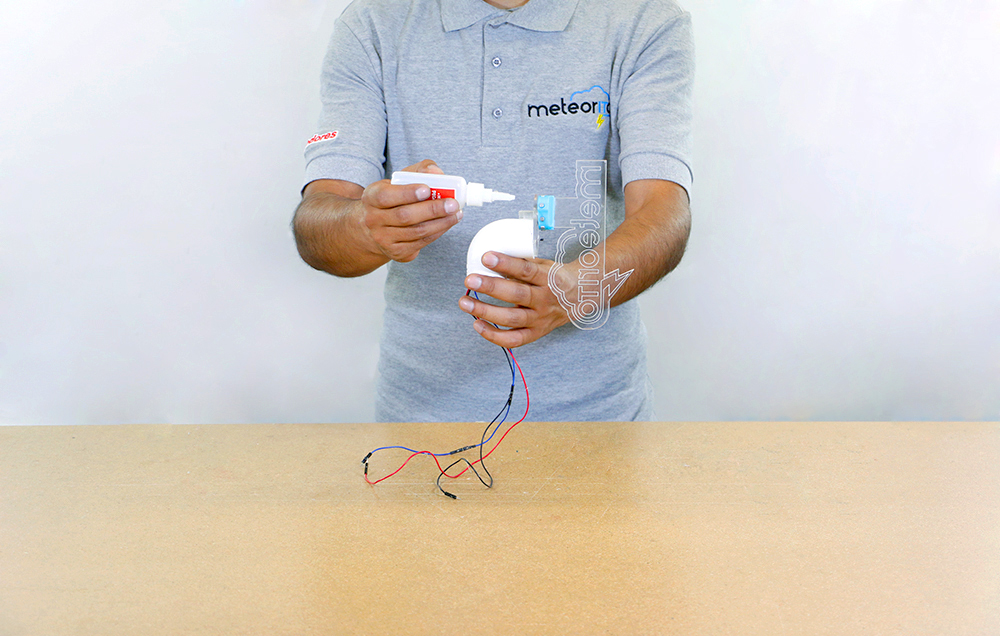

8. Pega con silicón un codo de PVC sobre la base de acrílico de la veleta a fin de cubrir el sensor, si tienes alguna dificultad para conectar el sensor consulta la sesión de viento.

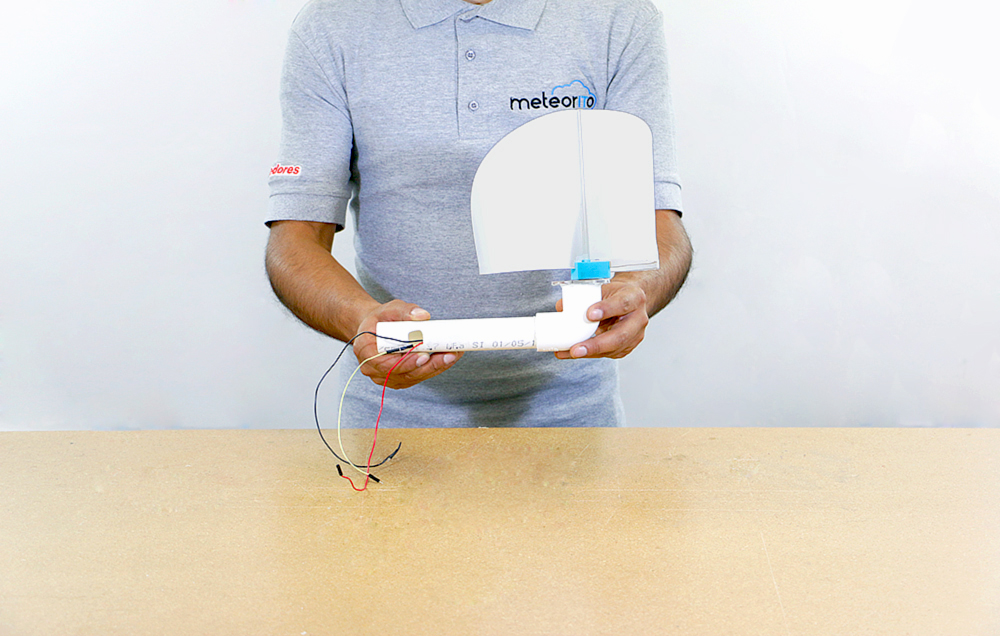

9. Adhiere con pegamento de secado rápido el eje de la veleta a la base de acrílico, procura dejar 2 mm entre la base de acrílico y la veleta.

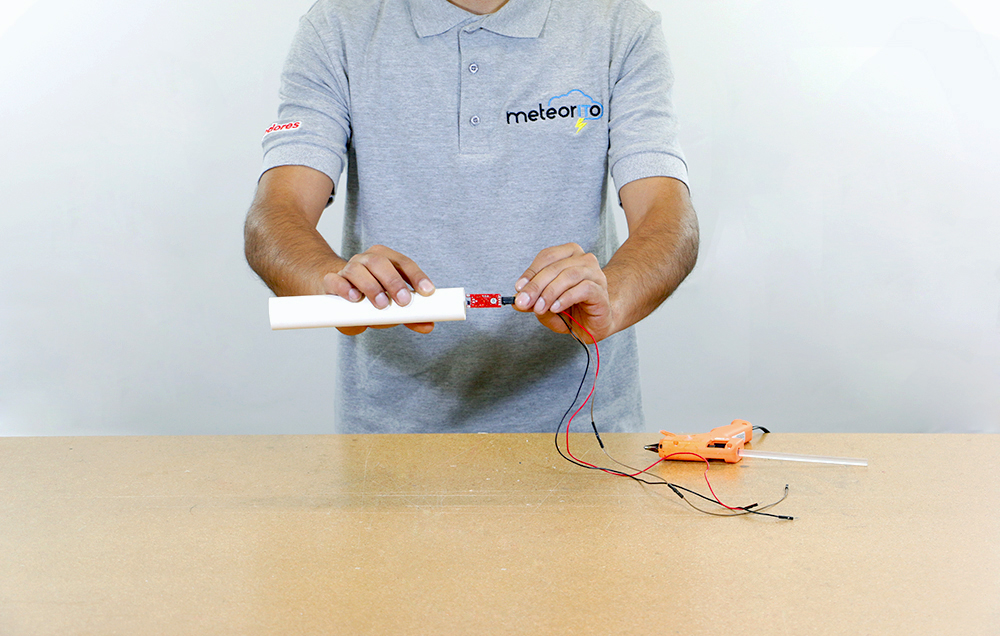

10. Pega el sensor de efecto hall del pluviómetro por dentro del tubo de PVC de 1" de 20 cm (no lo pegues en el que se hizo el agujero), adhiere el sensor de tal manera que sobresalgan los pines de conexión 1 cm del tubo y que la parte plana del sensor esté en contacto con la pared interna del tubo.

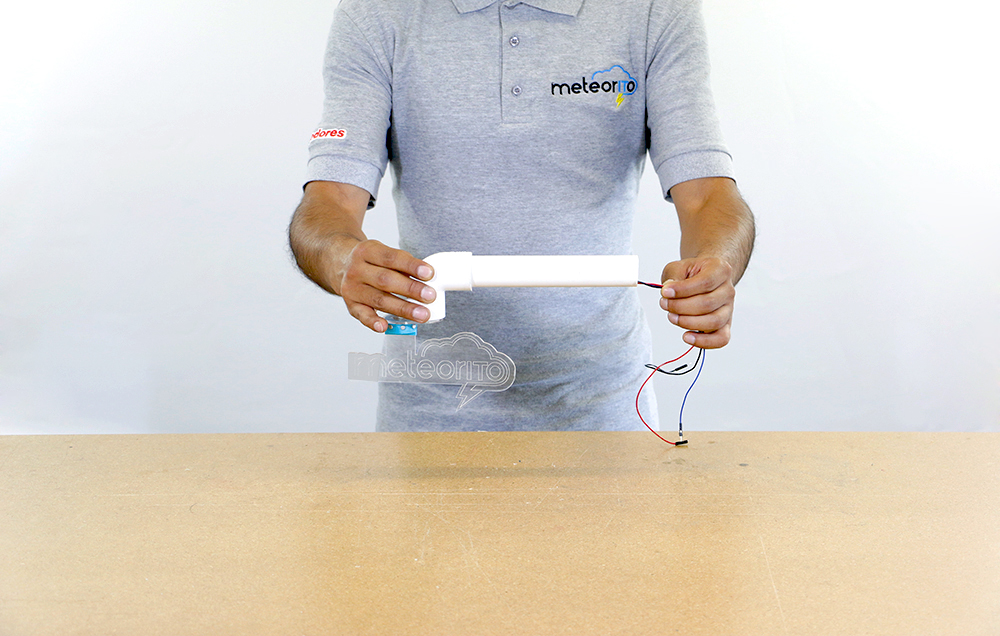

11. Ensambla el codo del anemómetro con el tubo de PVC que tiene el hueco cuadrado, une el tubo al codo por el lado que no tiene hueco y pasa los cables por dentro del tubo y sacalos por el hueco cuadrado.

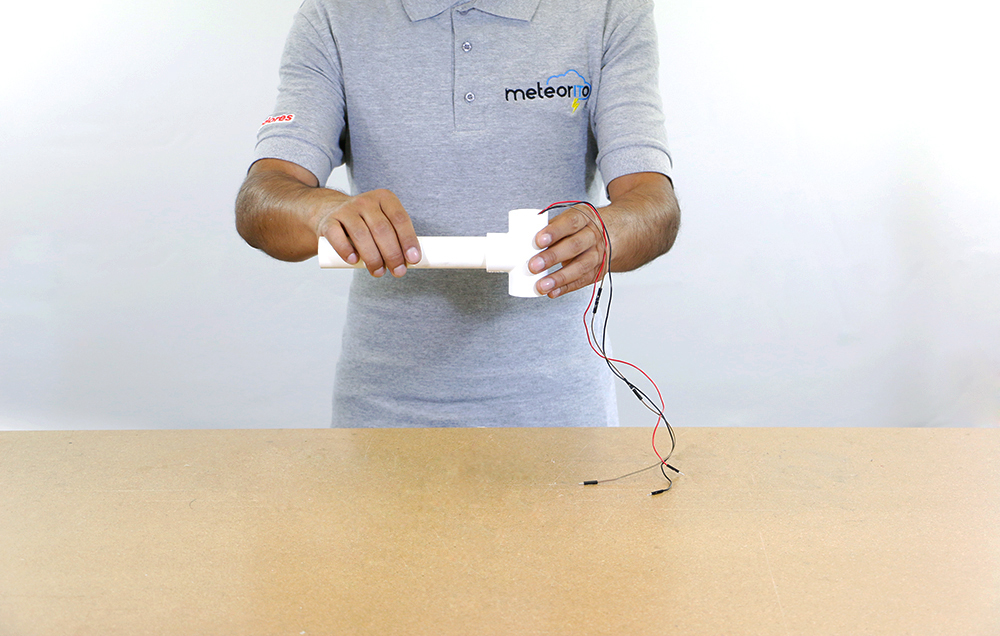

12. Ensambla el codo de la veleta con el tubo de PVC de 20 cm que no has utilizado, pasa los cables por el interior del tubo.

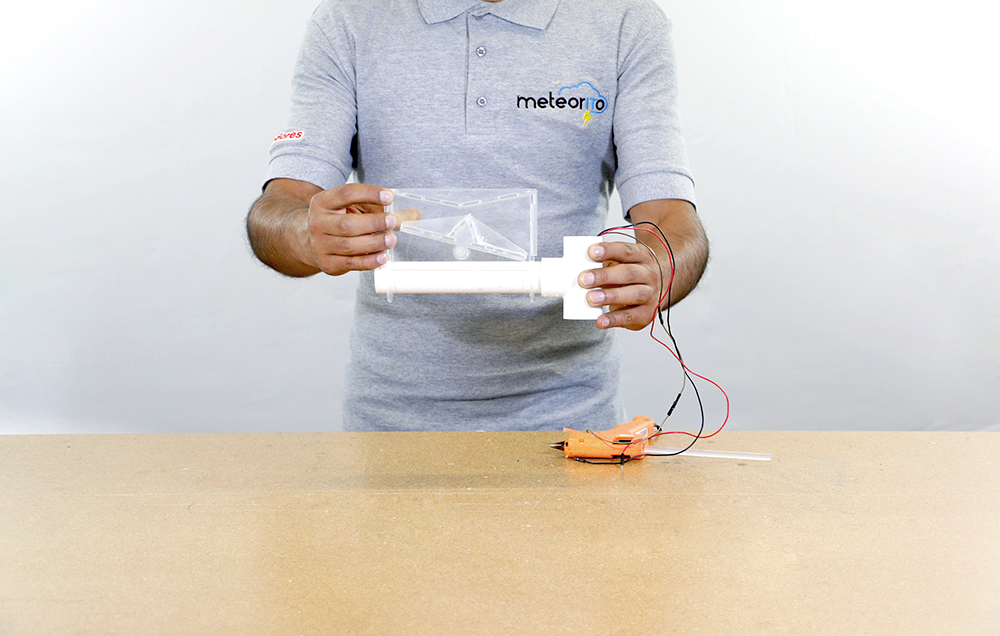

13. Ensambla el tubo de PVC, que tiene el sensor de efecto hall en su interior, con una conexión tipo T de PVC, cubre las conexiones del sensor con el conector de PVC.

14. Inserta el pluviómetro de Acrílico en el tubo de PVC, debes pegarlo con silicón, de tal manera que el imán quede junto al sensor de efecto hall.

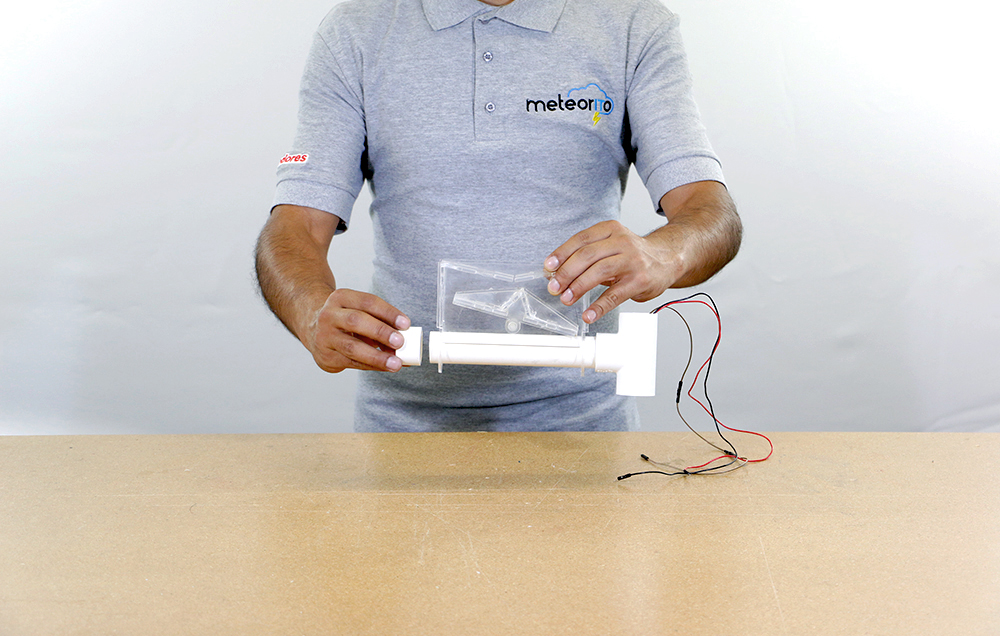

15. Coloca el tapón de PVC de 1” en el tubo del pluviómetro a fin de que no entre el agua.

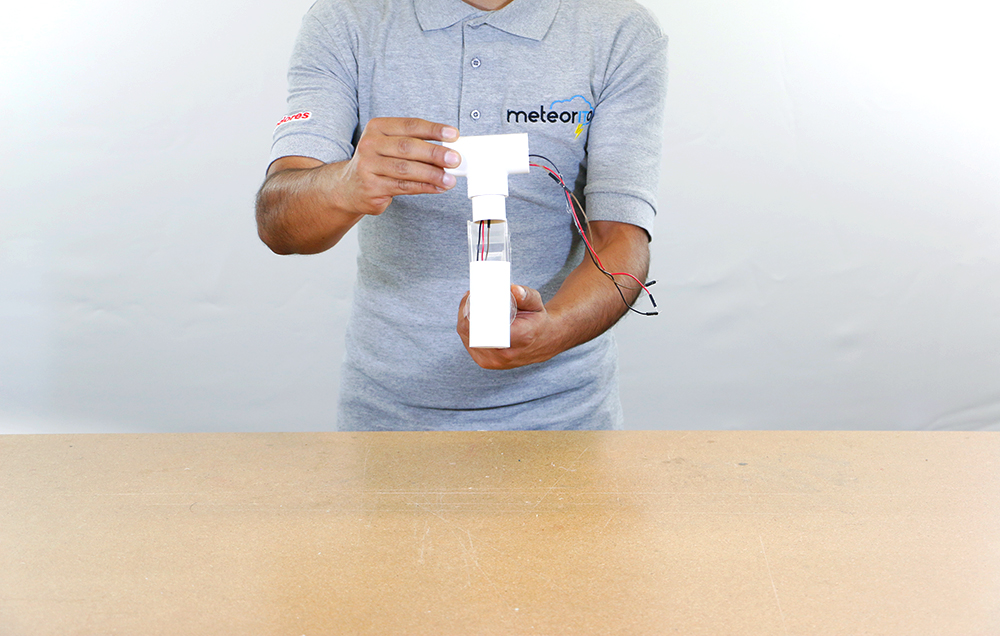

16. Une los dos conectores tipo T con el pedazo pequeño de tubo de PVC, deben de quedar formando una letra T al ser vistos de frente.

17. Coloca los soportes de la caja de Arduino, uno en cada tubo de PVC de 20 cm, el del anemómetro y el del pluviómetro.

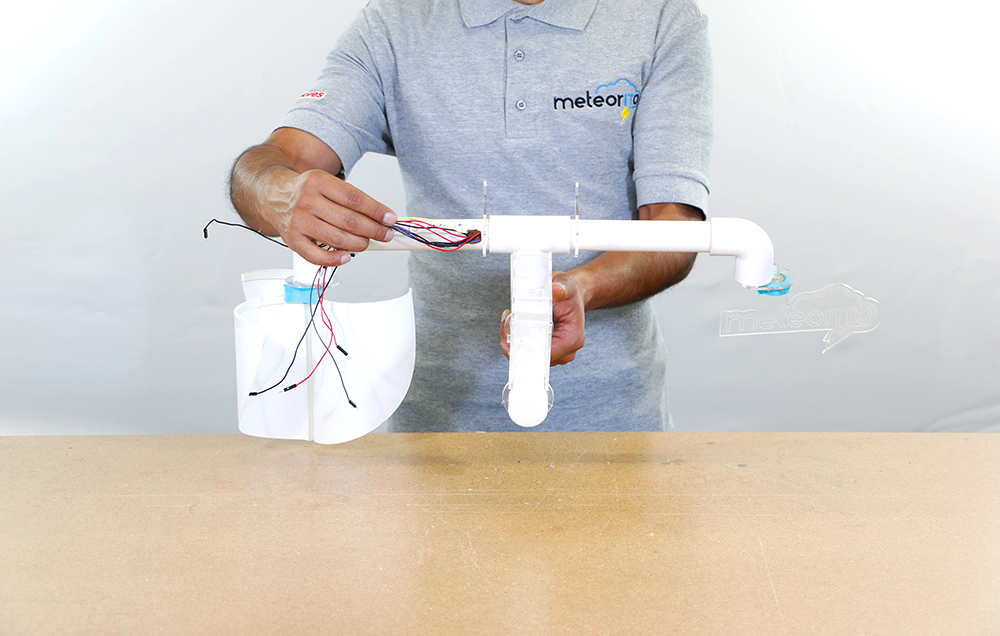

18. Ensambla los tubos de PVC del anemómetro y el del pluviómetro a la conexión T que ya teníamos, saca todos los cables por el agujero cuadrado de uno de los tubos, desde el frente se verá la misma T que ya teníamos, solo que ahora más grande.

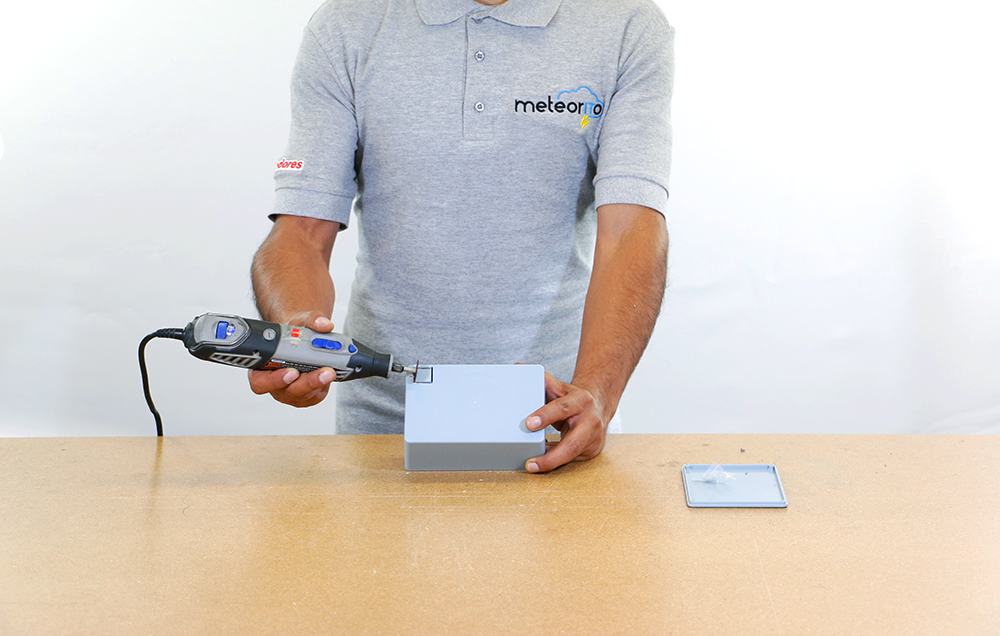

19. Realiza un agujero cuadrado de 2 cm de lado en una esquina del fondo de la caja para Arduino, cuida que el cuadro coincida con la salida de cables del tubo de PVC.

20. Realiza un agujero de 1.5 cm en el centro de la parte superior de la caja del Arduino.

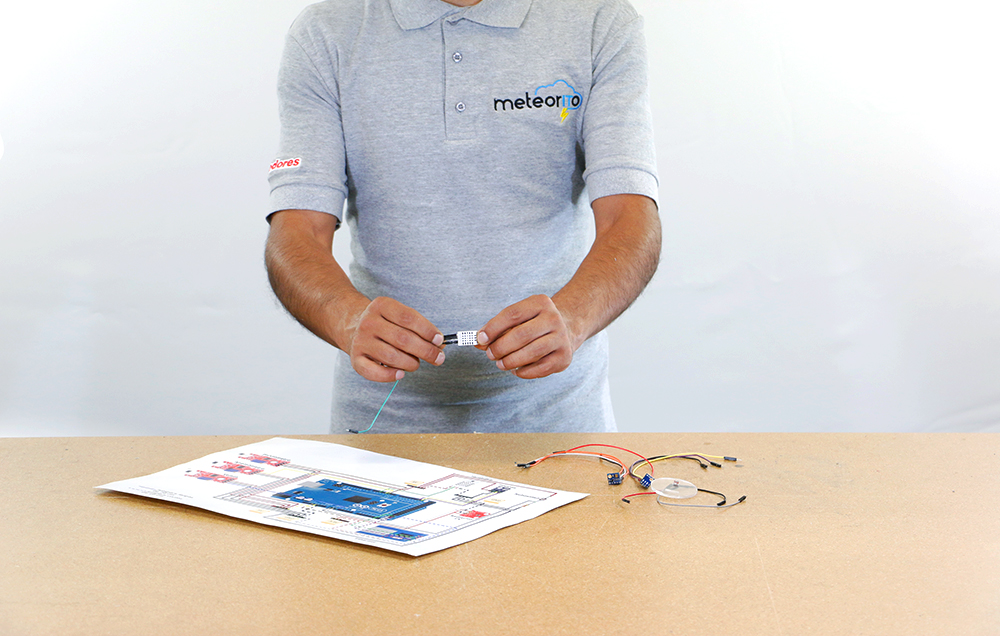

21. Coloca las jumpers del sensor de humedad/temperatura, presión, radiación UV y nubosidad según el diagrama, de preferencia sigue el orden de los colores.

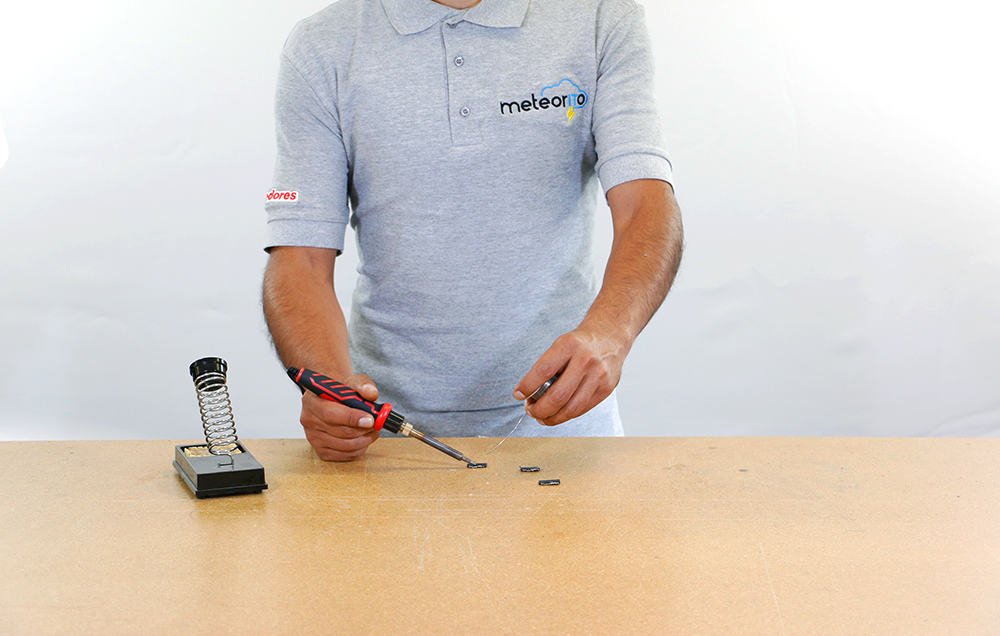

22. Solda los 6 pines de los headers para que formen una misma línea común de alimentación, realiza lo mismo para las 5 secciones.

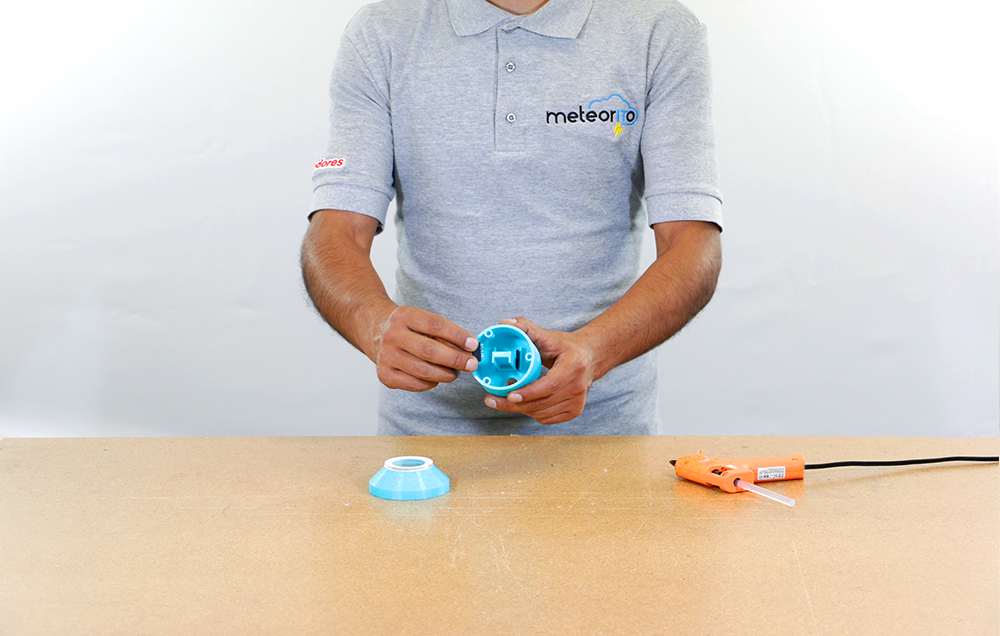

23. Pega con silicon dos de las secciones de headers dentro de la caja de sensores, tienen un lugar especial en los costados de la barra central hecho a medida.

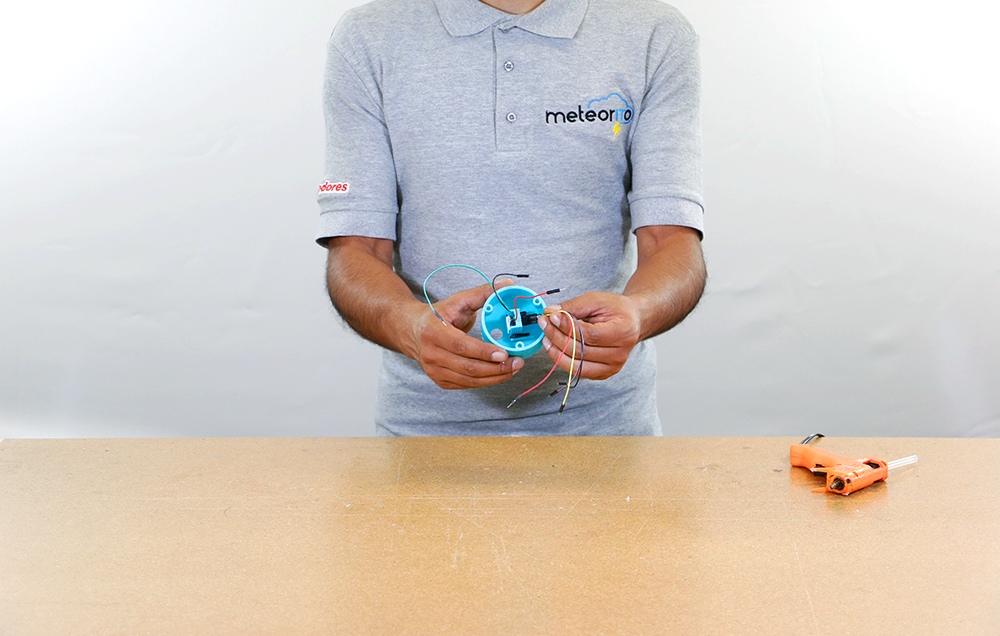

24. Pega con silicón el sensor de humedad y de presión a la parte inferior de la caja de sensores, cada sensor tiene su ubicación hecha a medida.

25. Sella con silicon frio la tapa de acrílico de la caja superior de los sensores, para protegerlos de la humedad.

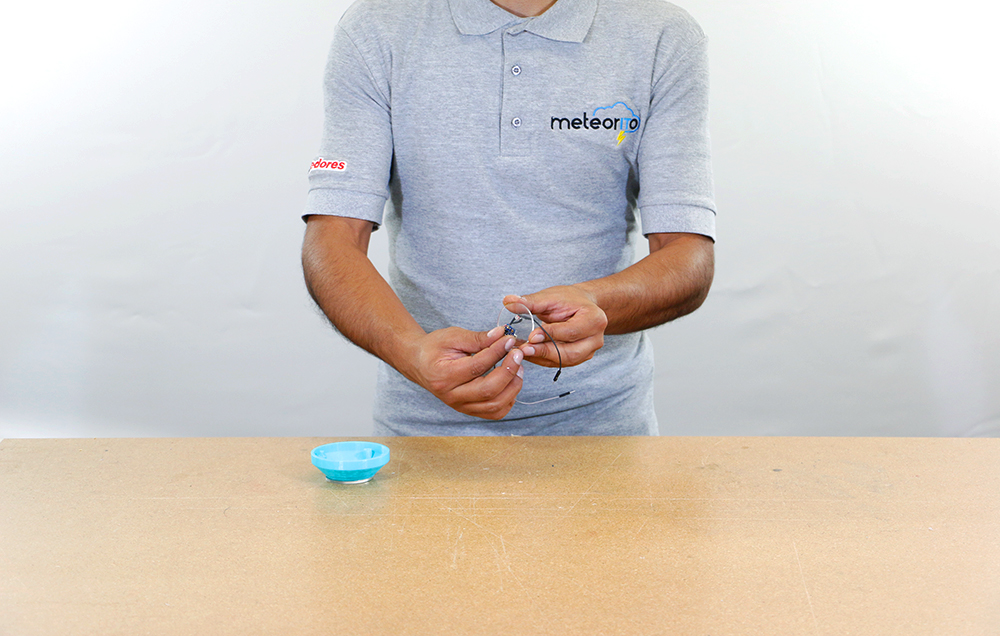

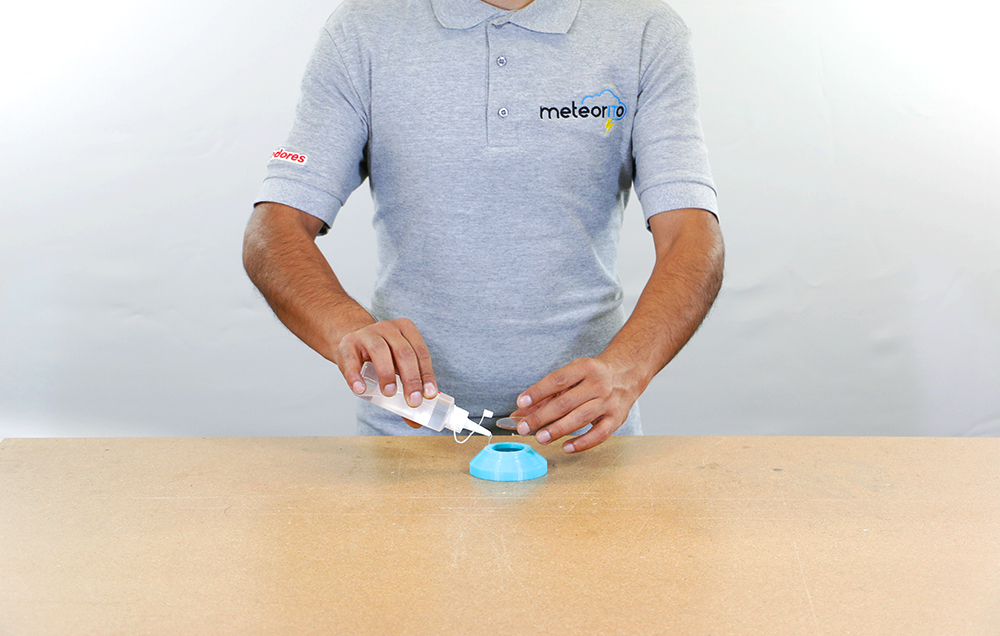

26. Pega con silicón el sensor de radiación UV y el sensor de nubosidad, en la parte superior de la caja de sensores, cada uno tiene su ubicación hecha a medida.

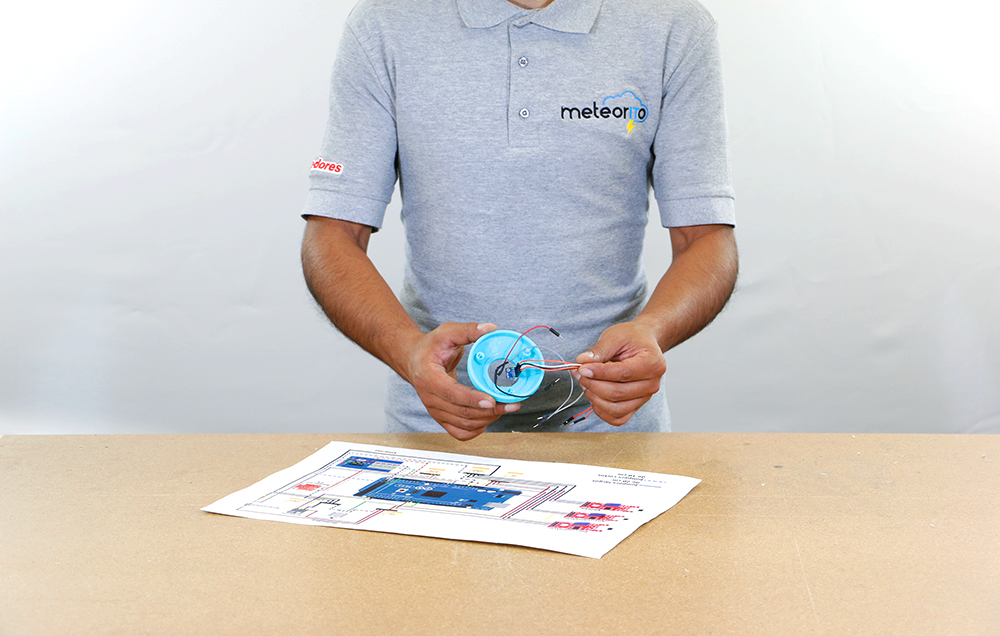

27. Pega con silicón la parte inferior de la caja de sensores, haciendo coincidir el agujero de la tapa con el agujero de la caja.

28. Carga a tu Arduino el programa de la estación, desde el software de Arduino sube el codigo a tu Arduino Mega, será más sencillo cargar el programa antes de instalar el Arduino en la caja. Recuerda haber modificado tu programa con el Token que te genera el sitio de RedMet para cada estación.

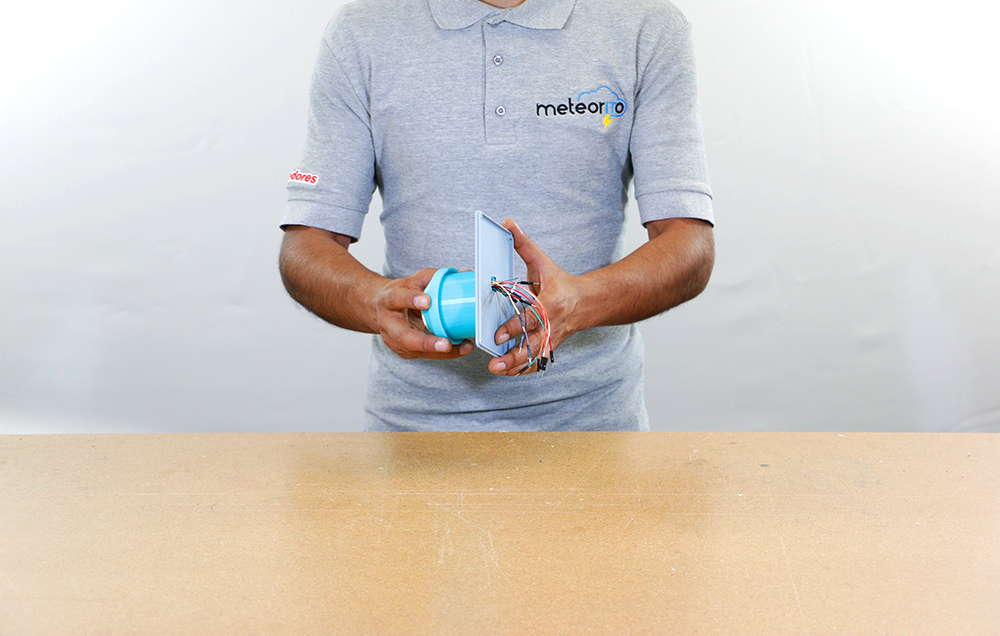

29. Pasa todos los cables de los sensores que vayan en la caja de sensores por el agujero inferior de la caja de sensores.

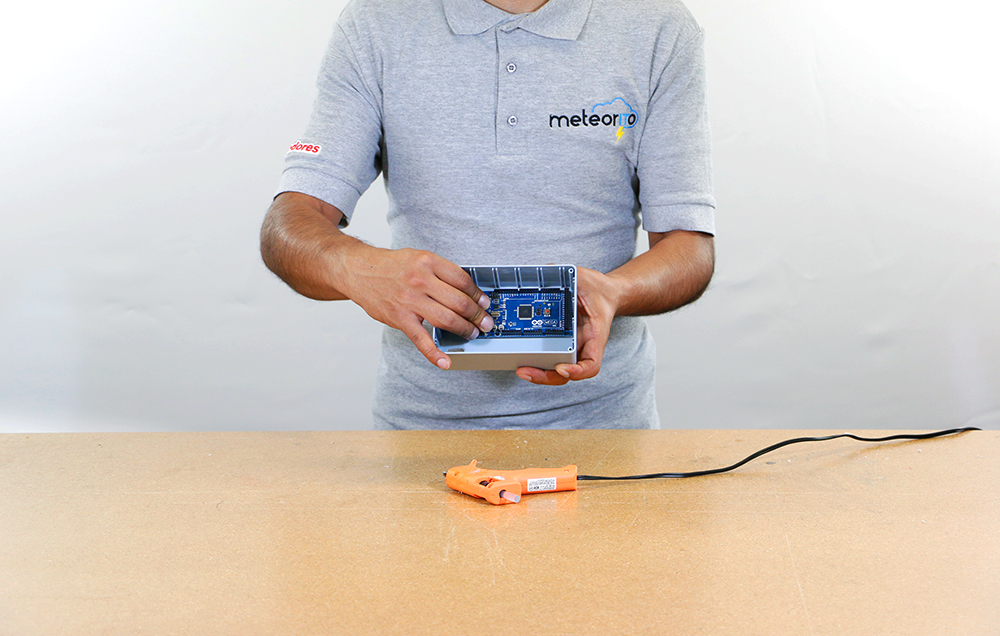

30. Pega con silicón tu Arduino en una esquina de la caja de Arduino, colócalo de tal manera que no bloquees la entrada USB de tu Arduino.

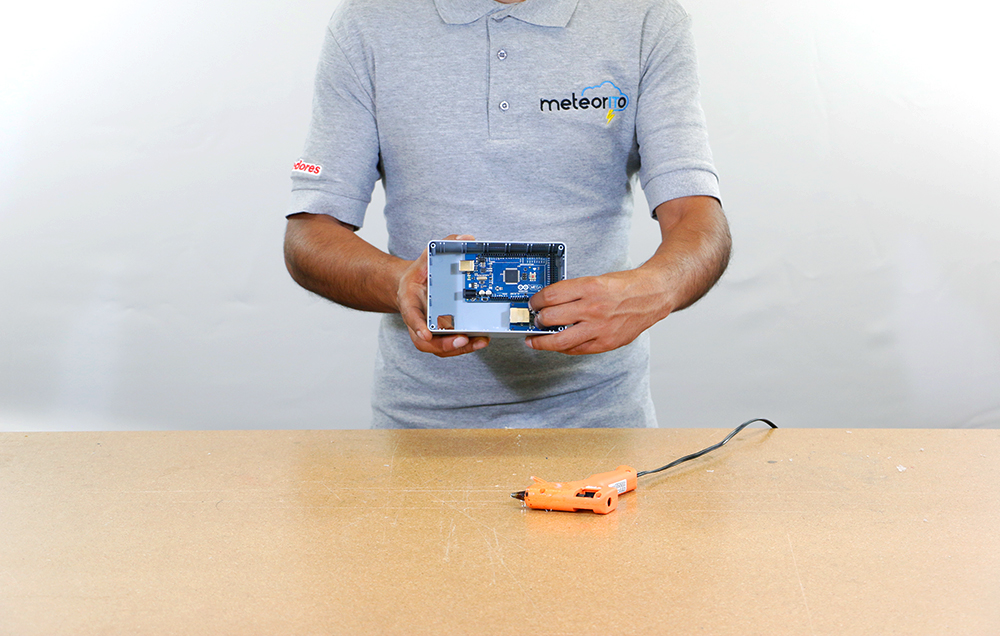

31. A un lado del Arduino, no bloqueando la entrada USB pega con silicón el módulo de Ethernet, no obstruyas la salida del cable ethernet.

32. Pega con silicón las 3 secciones de headers a costados internos de la caja de Arduino, en cada espacio escribe con plumón indeleble: 5V, GND y 3.3V.

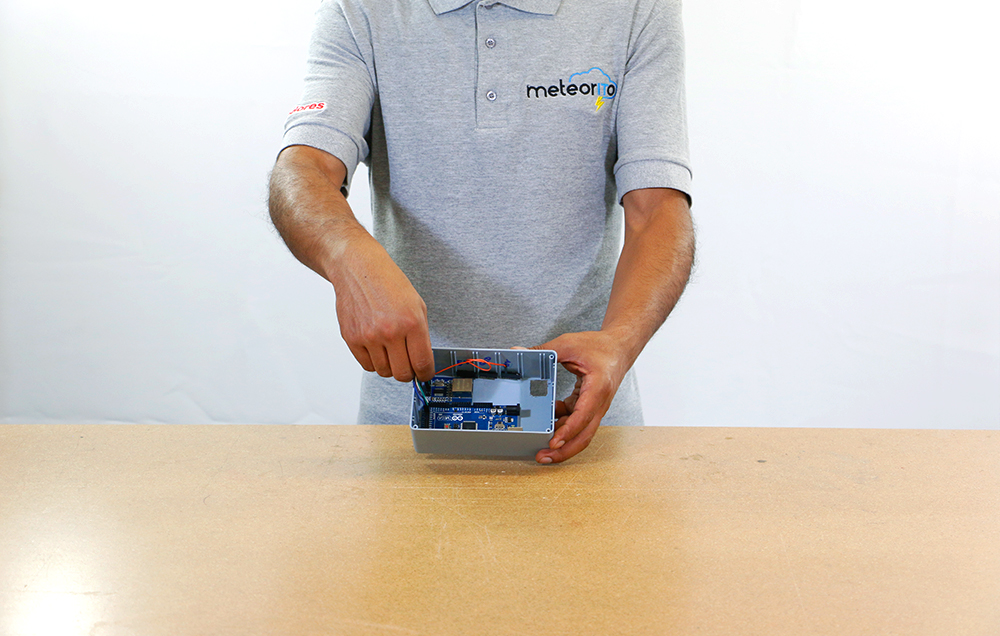

33. Realiza las conexiones entre el módulo ethernet y Arduino según el diagrama dado, procura que los jumpers sean del color que se indica en el diagrama.

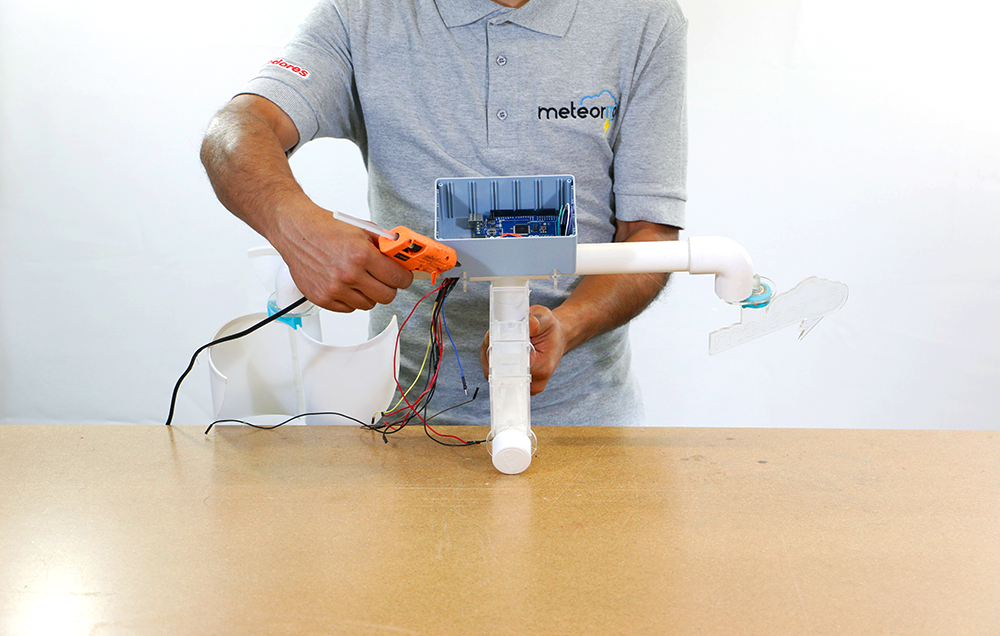

34. Coloca la caja de Arduino, sobre los soportes de acrílico y pega con silicón, cuida que el agujero de la caja y del tubo de PVC coincida.

35. Pasa los cables del anemómetro, veleta y pluviómetro por el agujero del fondo de la caja de Arduino.

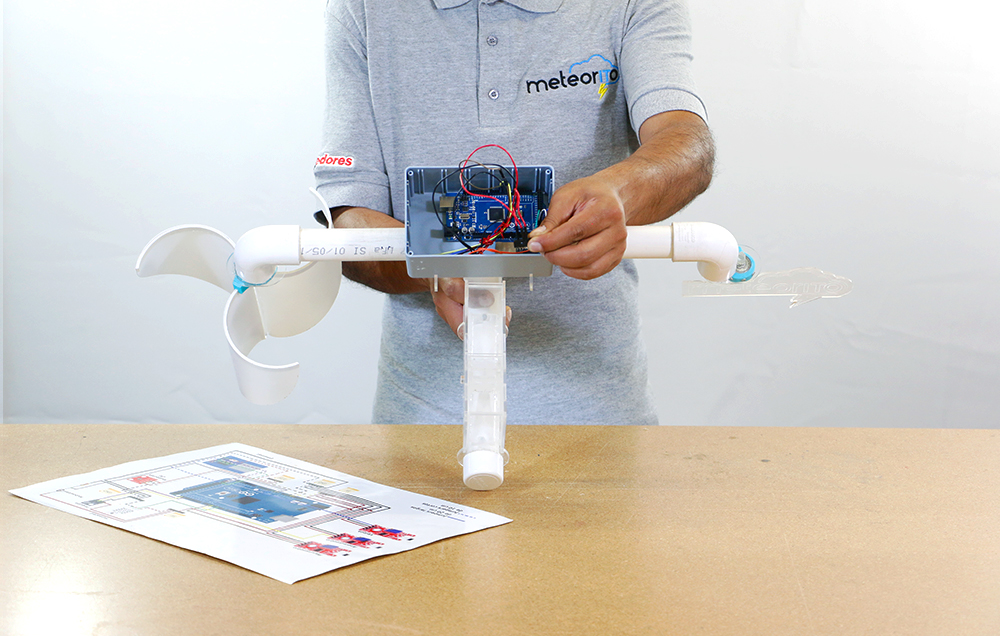

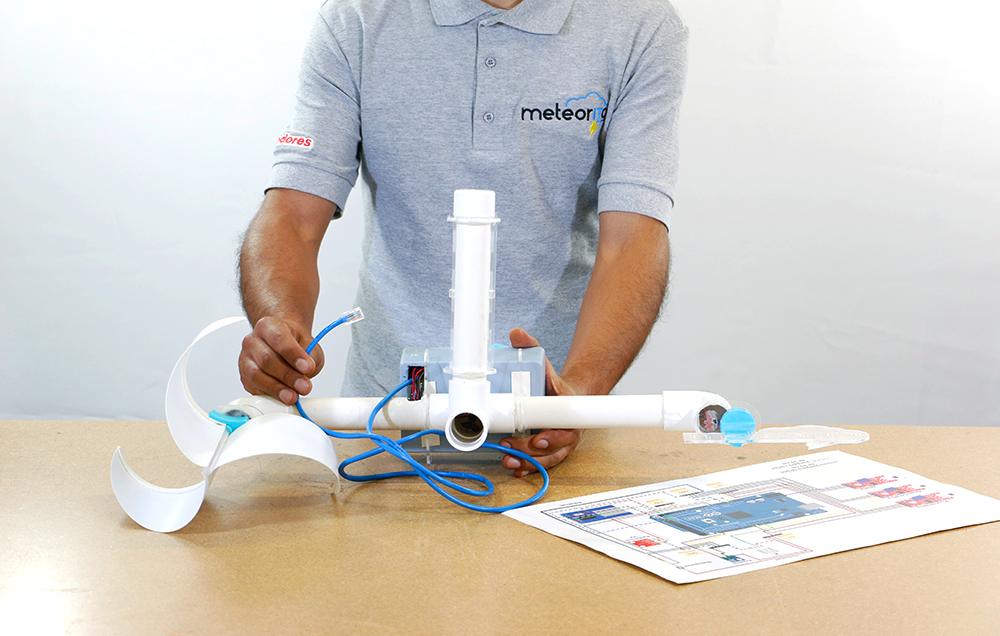

36. Realiza las conexiones del anemómetro, veleta y pluviómetro al Arduino, sigue el diagrama de conexiones.

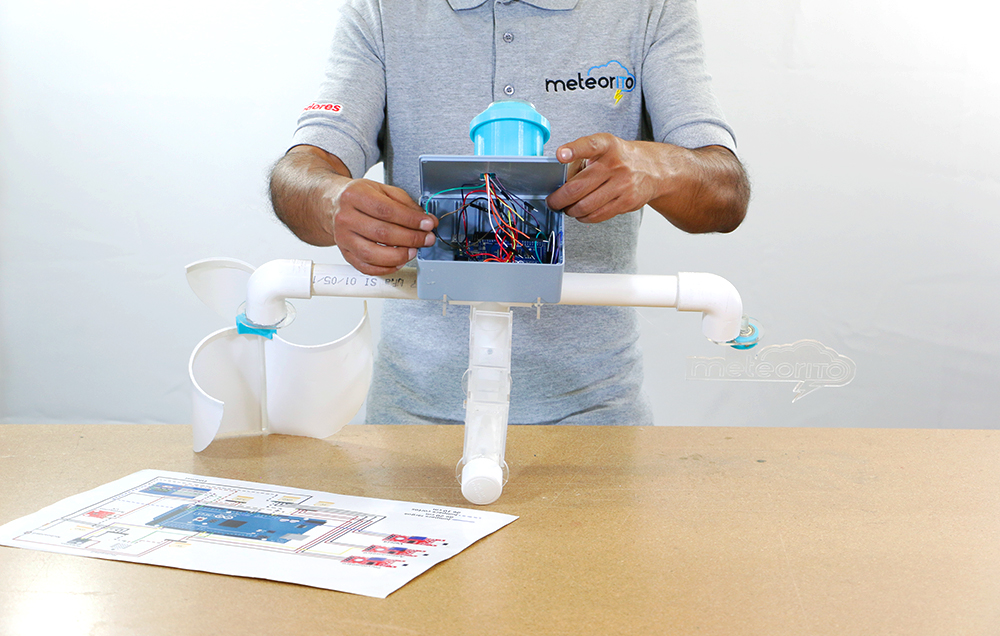

37. Conecta los sensores de temperatura, presión, radiación UV y nubosidad.

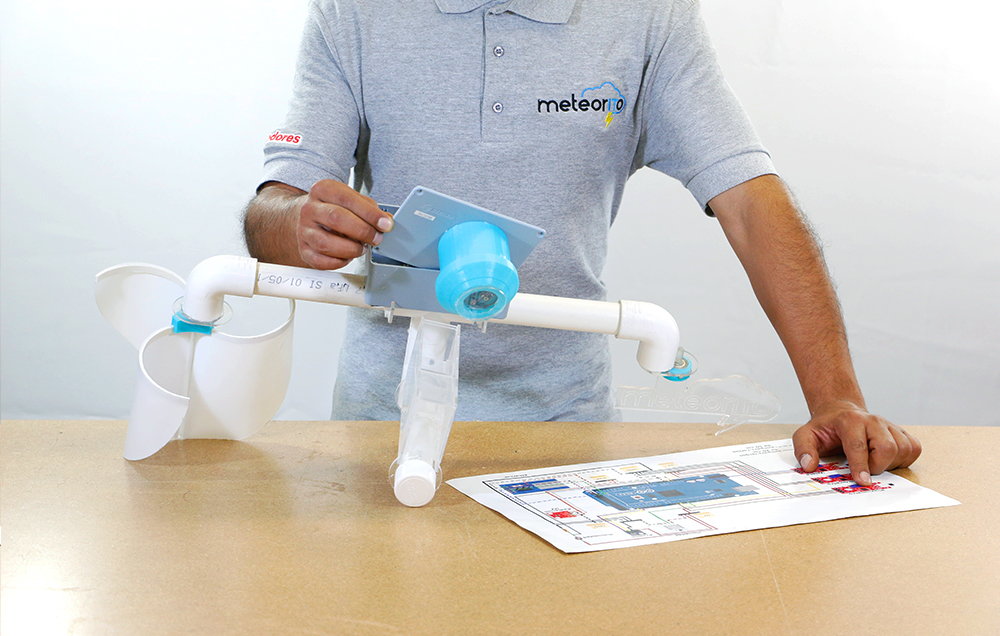

38. Realiza una revisión general de las conexiones.

39. Pasa el cable ethernet por el agujero cuadrado del fondo de la caja de Arduino y conectalo al módulo ethernet.

40. Pasa el plug del cargador de Arduino por el agujero cuadrado del fondo de la caja de Arduino y conéctalo al Arduino Mega.

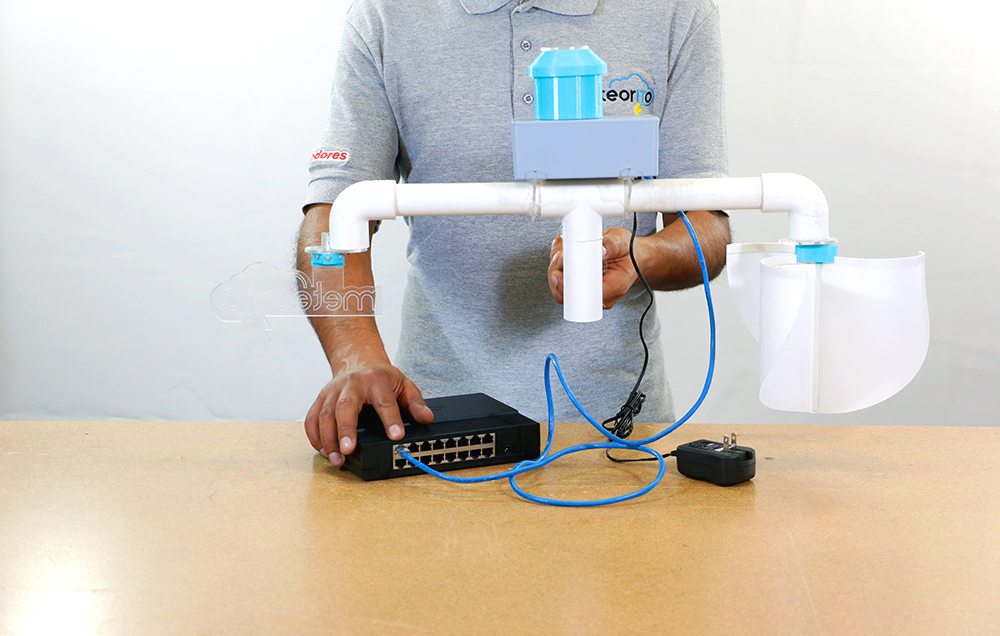

41. Conecta la estación el otro extremo del cable ethernet a un modem.

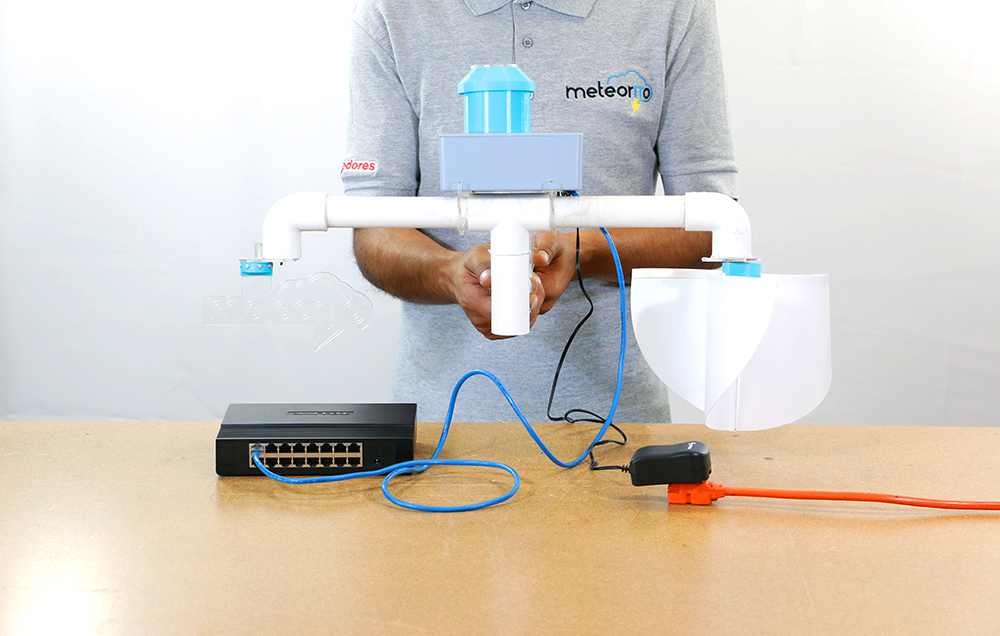

42. Conecta el cargador de Arduino a una toma de corriente.

46. Ensambla el mástil de la estación, a la unión T que sobra, a fin de que la estación se pueda mantener vertical.

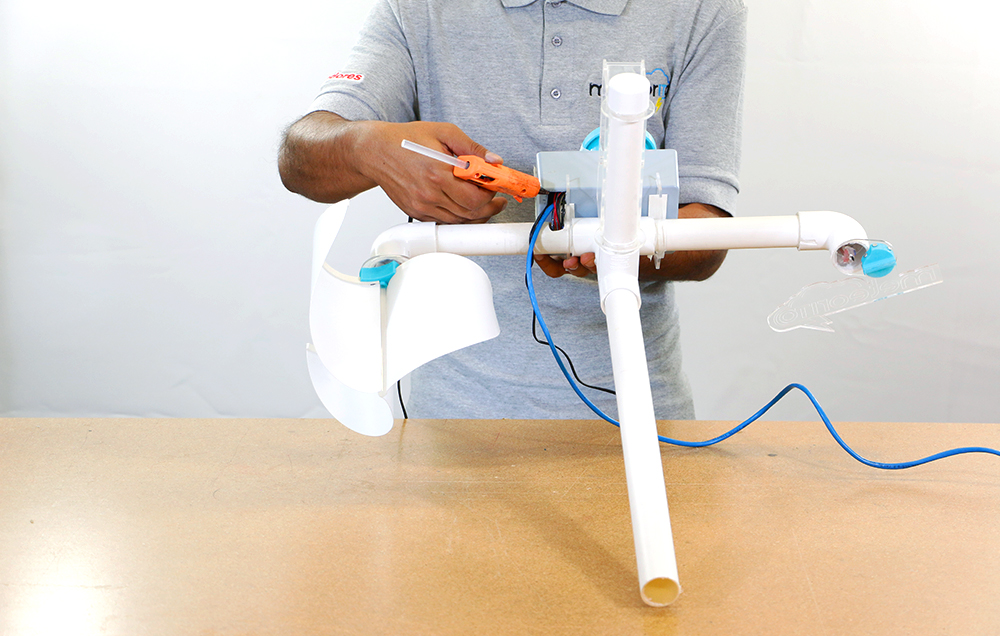

44. Sella con silicón los agujeros en el PVC por donde pasamos cables, además sella las uniones de PVC con silicon para prevenir que entre el agua.

45. Atornilla la tapa de la caja de Arduino y cierra la caja de sensores.

43. Confirma en el sitio de RedMet que la estación envía datos, de ser no ser asi, checa que tu conexión a internet no este fallando o que alguna conexión no está mal.
